聲控🔊小米後視鏡行車紀錄儀（下）
1. 鏡頭開箱 00:05
2. 鏡頭安裝 01:25
3. 接倒車燈 03:34
4. 拉線整線 05:02
5. 壓條埋線 06:38
6. 調整測試 07:58
7. 日夜錄影對照 09:10

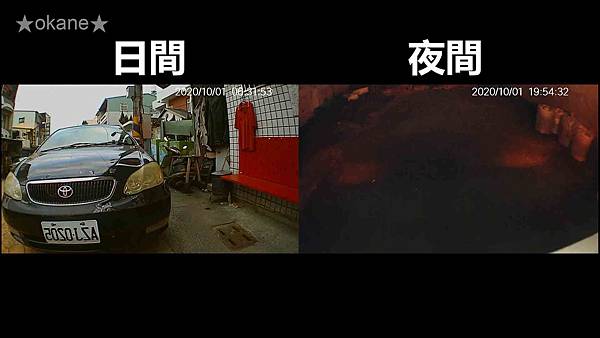

8. 日夜倒車錄影對照 09:26
上集裝好「後視鏡行車紀錄器」後，接著來裝車尾的「倒車鏡頭」吧
必須和小米的前鏡頭搭配使用，也「只能」和小米的前鏡頭搭配使用
無法和別牌搭配使用哦！
記憶卡16-64G，最多可錄約4小時

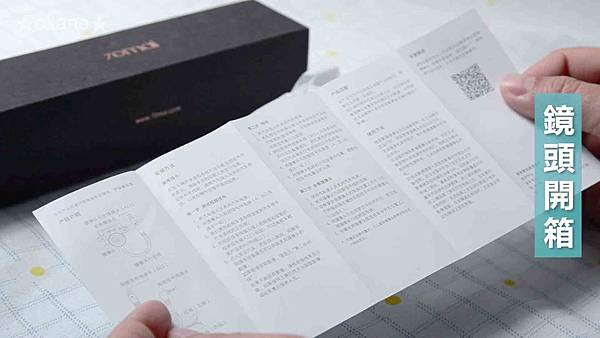

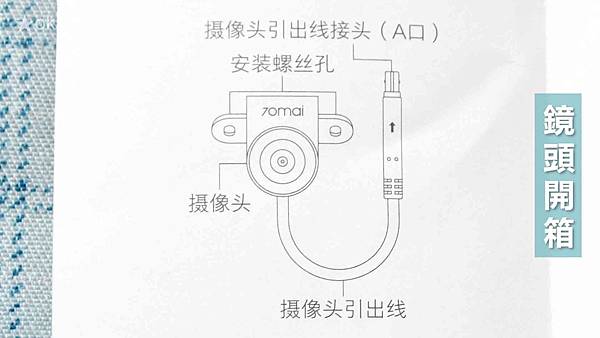

說明書
說明書的重點1
說明書的重點2
138° 的廣角鏡頭

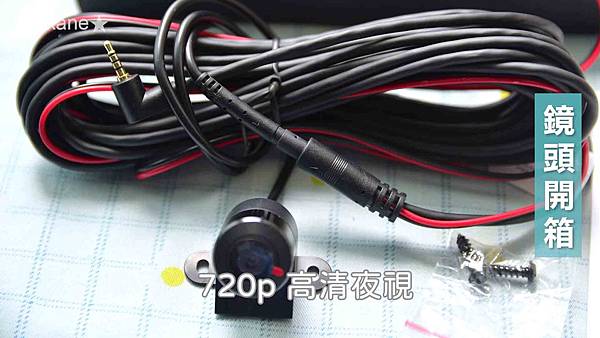

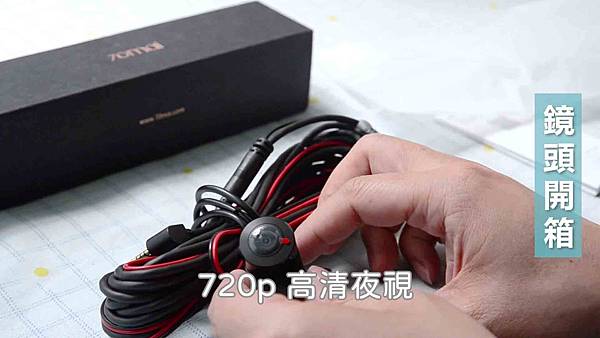

720p 高清夜視
防水 防震 抗暑 抗寒

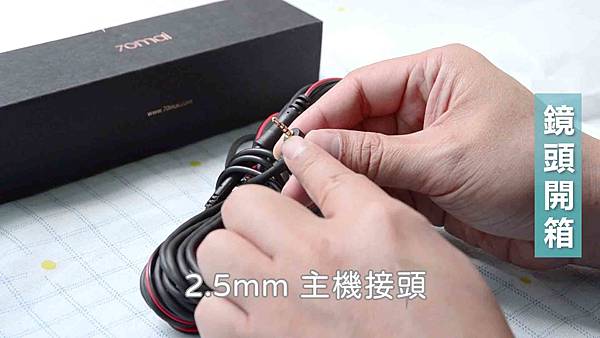

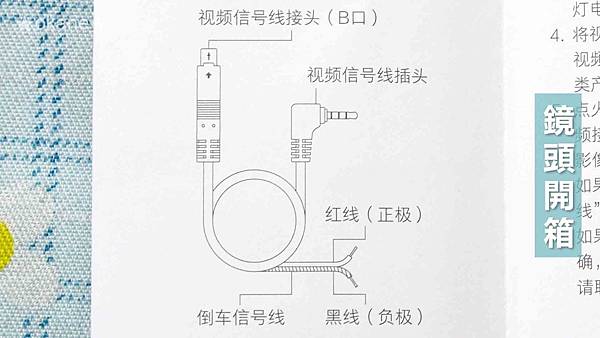

2.5mm 主機接頭
線長 550cm
還有接倒車信號的正負極
附安裝螺絲，但不會使用，因為已經有黏性佳的3M背膠，所以省去鎖螺絲的困擾
不鑽孔，免傷車
首先連接電源，測試倒車鏡頭是否正常運作

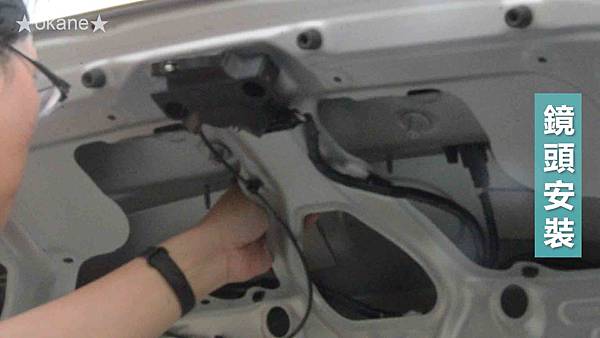

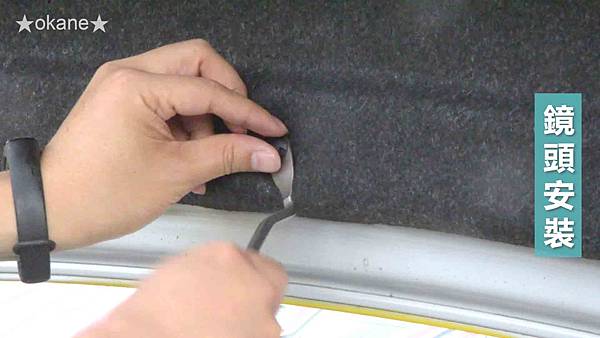

開啟後車箱，拔除所有膠扣（建議使用膠扣起子輔助）

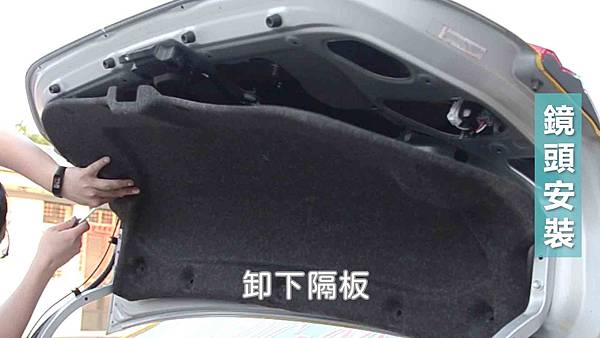

卸下隔板
鬆開車牌燈的螺絲

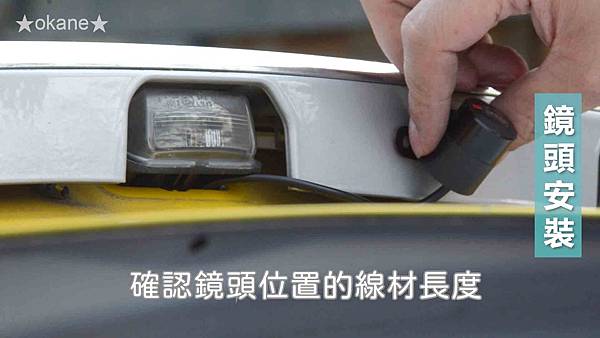

插入車牌燈的縫隙中，確認鏡頭位置的線材長度
利用車牌燈的膠條彈性，省去鑽孔的問題
等最後順利接電，再貼上

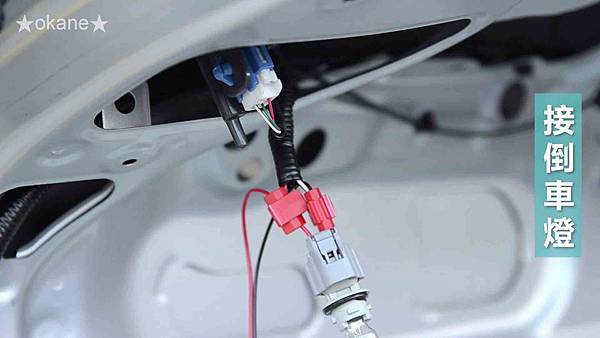

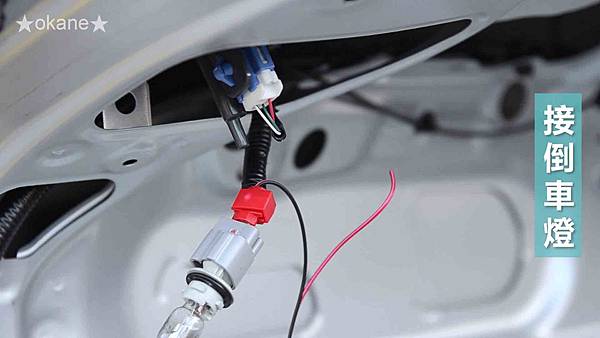

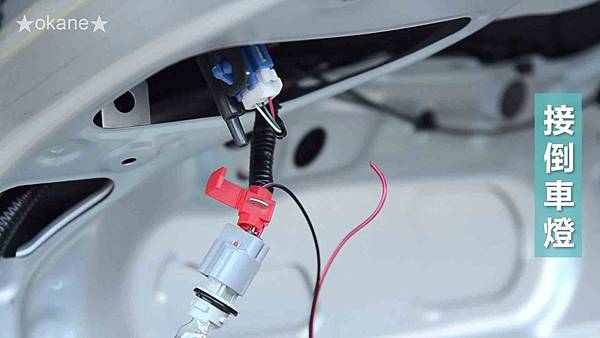

為保險起見，採「車用的烏龜夾」連結後車燈
規格：0.30-1.25mm²
（10A）(18~22AWG)

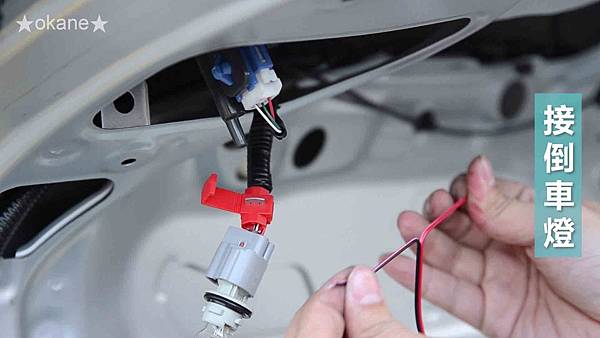

烏龜夾先扣住後車燈線
拉開正負極的接倒車信號線

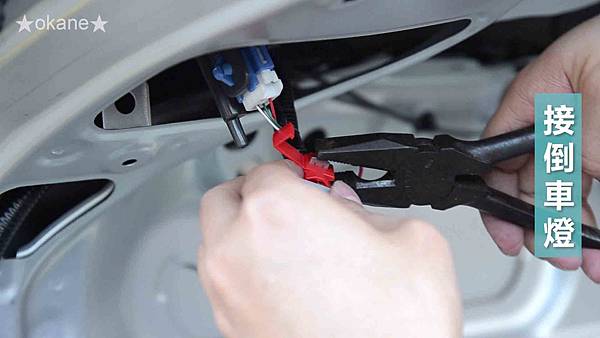

插入後，夾緊鐵片再扣上絕緣蓋
另一條線也是同樣操作

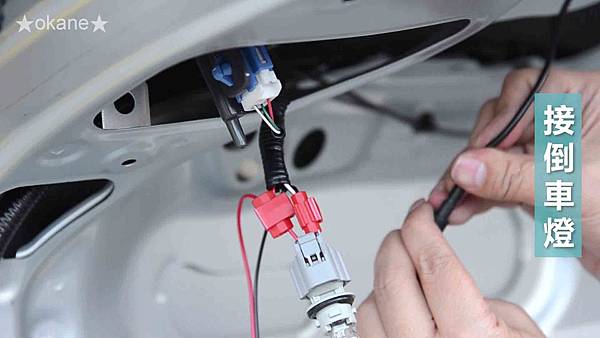

倒車燈線接上後
倒車時，後視鏡才會顯示倒車影像
接上4pin 後視鏡頭接口
塞回後車燈的位置
之前換過汽車大燈的燈泡，詳見《換汽車大燈，照亮人生路燈》

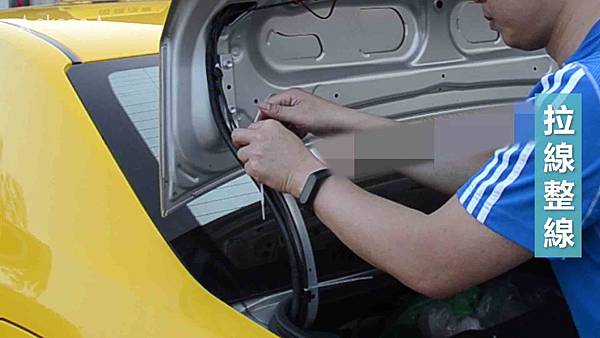

整理(倒車燈和後車燈)多餘的線
接下來就看你想收在哪裡，想放哪裡就放哪裡

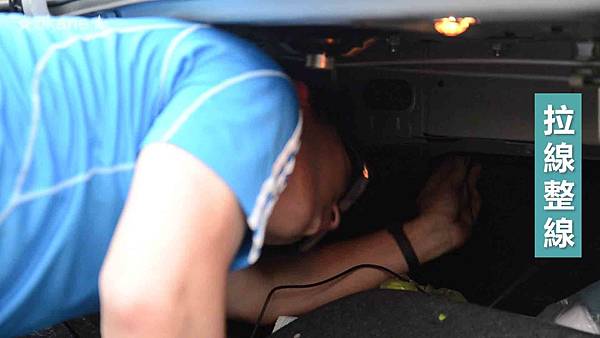

我是使用束線帶綁好後，再塞在某個洞裡
電源線避免亂晃，順著一旁束好

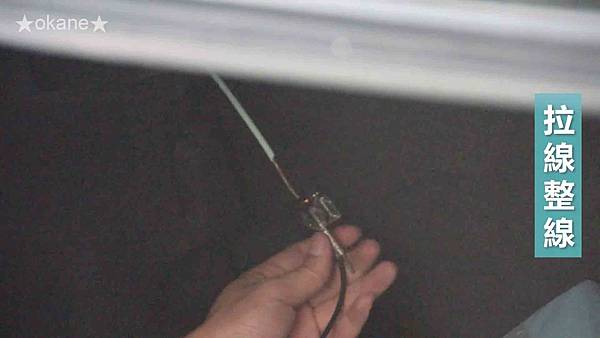

找個細長軟性的鐵絲
比如衣架之類的，纏上主電源接頭
便於從後方拉至前方
這個時候先拉到前面去
從前面開始往後佈線
剩下的線留在後面
接上電源後，開始往後埋線

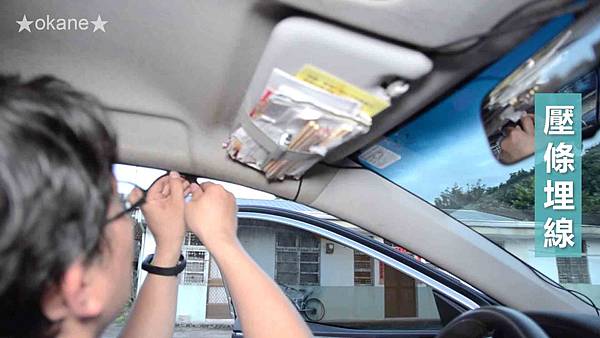

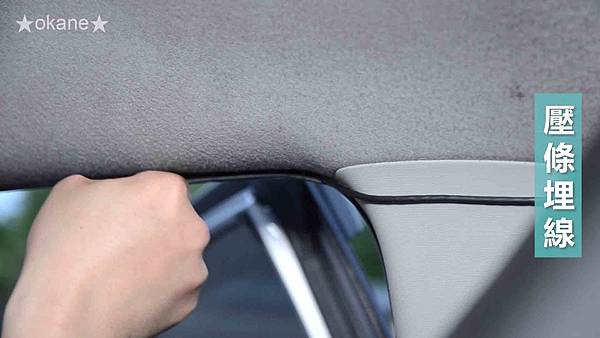

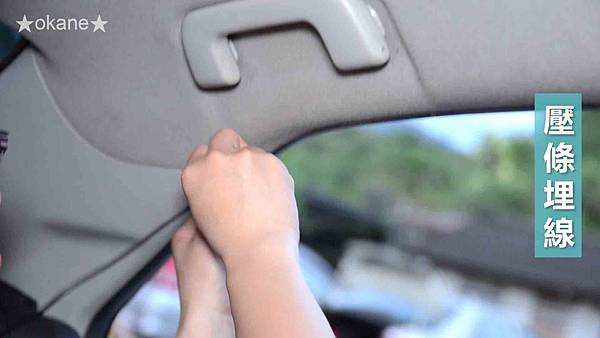

利用好幫手（壓條）
拉緊，利用壓條順勢而下

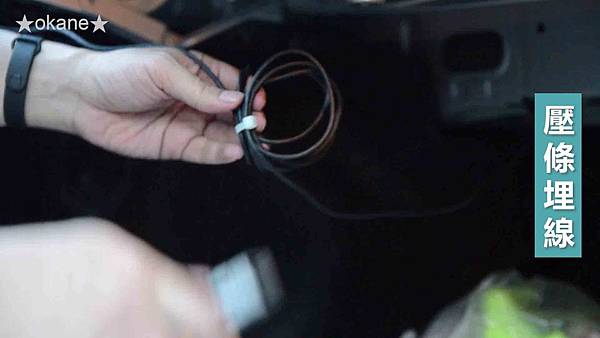

多的線全部集中收好
避免垂降，看了討厭，找個地方塞，眼不見為淨

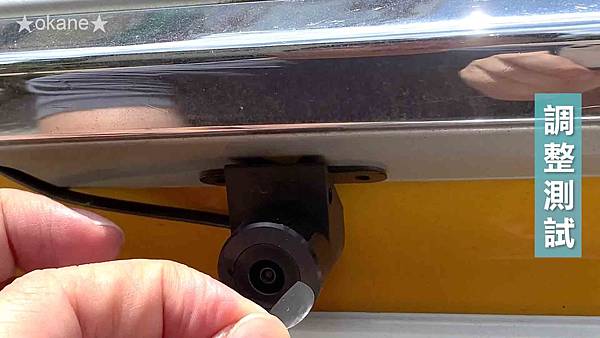

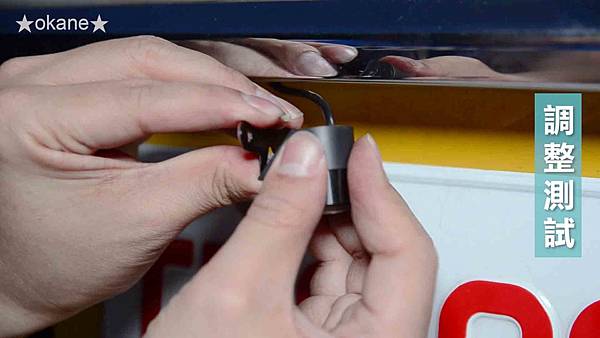

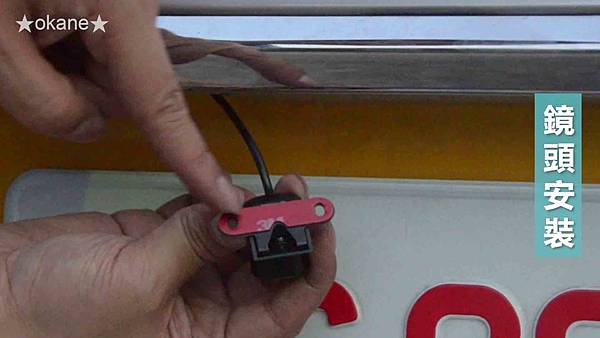

確定接上電後，固定倒車鏡頭（軟性鐵片）可以調整角度
撕掉之後，黏起來
然後調整角度

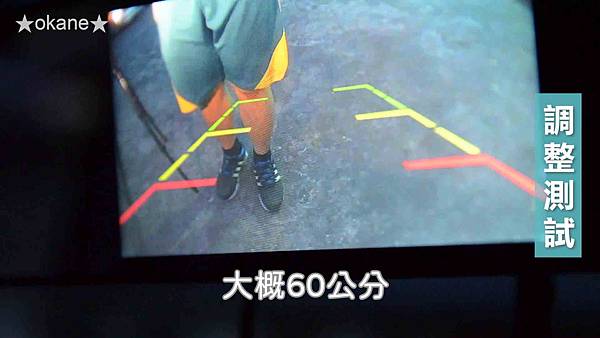

最外線大概60公分

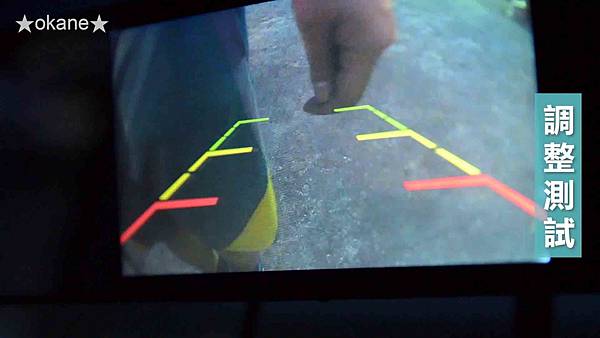

最近的紅線，距離後面應該還有10公分

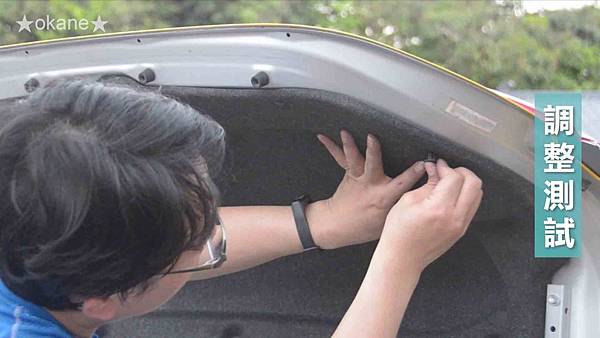

確認正常接電後，裝回後車箱的隔板

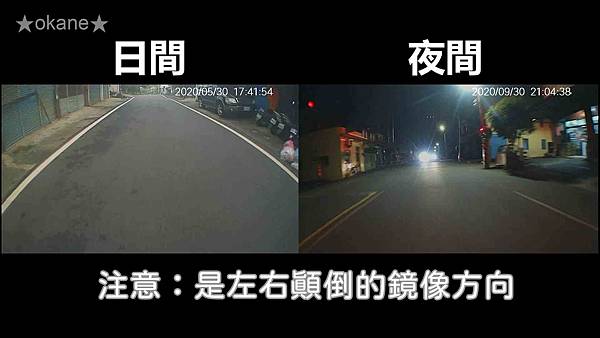

白天還OK，覺得裝上以後安全很多
晚上也還OK
注意：是左右顛倒的鏡像方向
倒車顯影的框線，只出現在後視鏡上
錄好的影片中，是沒有框線的
因為連接倒車燈，所以倒車時，會自動切換影像
算是安全、多了個保障
