5分鐘教你「汽車加裝 USB 充電座」
原本手機使用點菸器充電，現在改為USB座充電
今天我們要來示範：如何在汽車裡面的預留孔，安裝USB的充電座
首先需要一個適合尺寸的USB充電座
另外一個部分，不打算直接電線接
而是用取電器的方式，從保險絲盒將電取出來
今天示範的是TOYOTA vios 的車種
每台車的車種型號USB 的 size 都不一樣，所以必須要事先測量
材料：
1. USB充電電源插座（紅色：正極，黑色：負極）
2. 取電線*2
工具：
1. 三用電表
2. 油標尺
3. 一字起子
4. 尖嘴鉗
先期知識：
1. 確認車子與型號
2. 購買前請先核對預留孔尺寸
3. 保險絲盒位置與配置
4. 電流大小(看顏色)，各車種保險絲大小有差異
00:00 汽車加裝USB充電座
00:12 材料介紹
01:37 安裝前驟
02:20 所需工具
02:45 電線嫁接
0315 預留孔位置
03:30 保險絲位置
04:04 取下保險絲
04:33 連接正負極
05:05 接電測試
USB 充電座主要的本體有很多種形式（本身有燈或是變壓顯示）
重點要依照自己車子大小
預留孔的大小不一樣，所以請買適合的
預留孔的大小不一樣，所以請買適合的

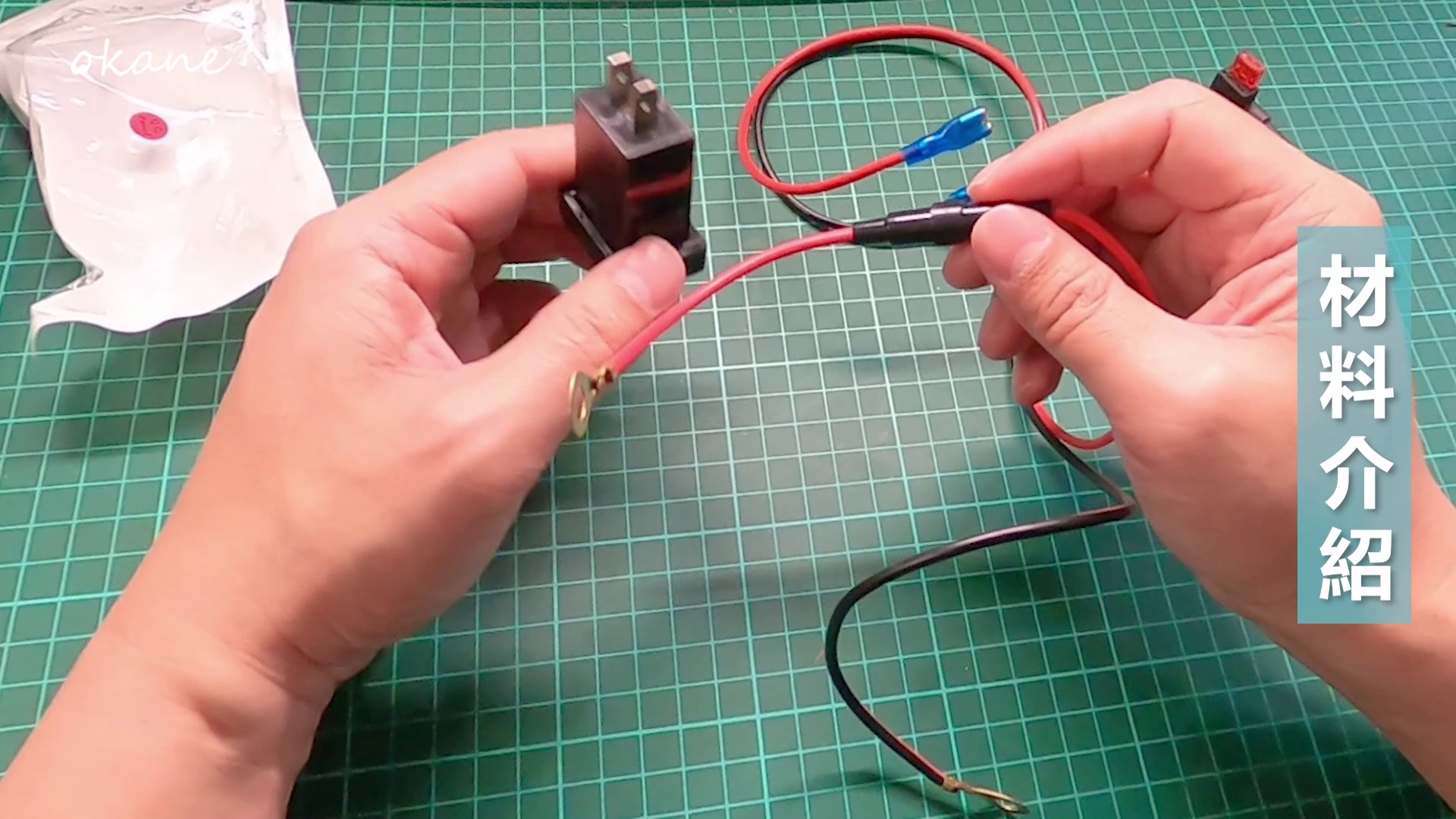

另外我買的有附延長線
如果車子沒有特別的修改（紅色＝正極，黑色＝負極）
如果要比較安全一點，我選擇有保險絲的延長線
以免電流過大造成影響，所以買了一個有保險絲的線
連接的方式：紅色的部分接正極
黑色的部分接負極
紅色這個部分經過保險絲到取電器嫁接
右手邊的取電器接車子內部的 10A
每個車子的型號大小不大一樣
負電要接在車子的接地
所以待會的示範就是從保險絲取電
正電進來後，接上延長線，插座再裝上去
工具的部分：
1. 一字起子：可以打開預留孔
2. 尖嘴鉗：可以撥線
3. 游標尺：有或沒有都可以，可以測量USB 充電座的長和寬
4. 三用電表：可以確認電壓電流有沒有過
尖嘴鉗撥線

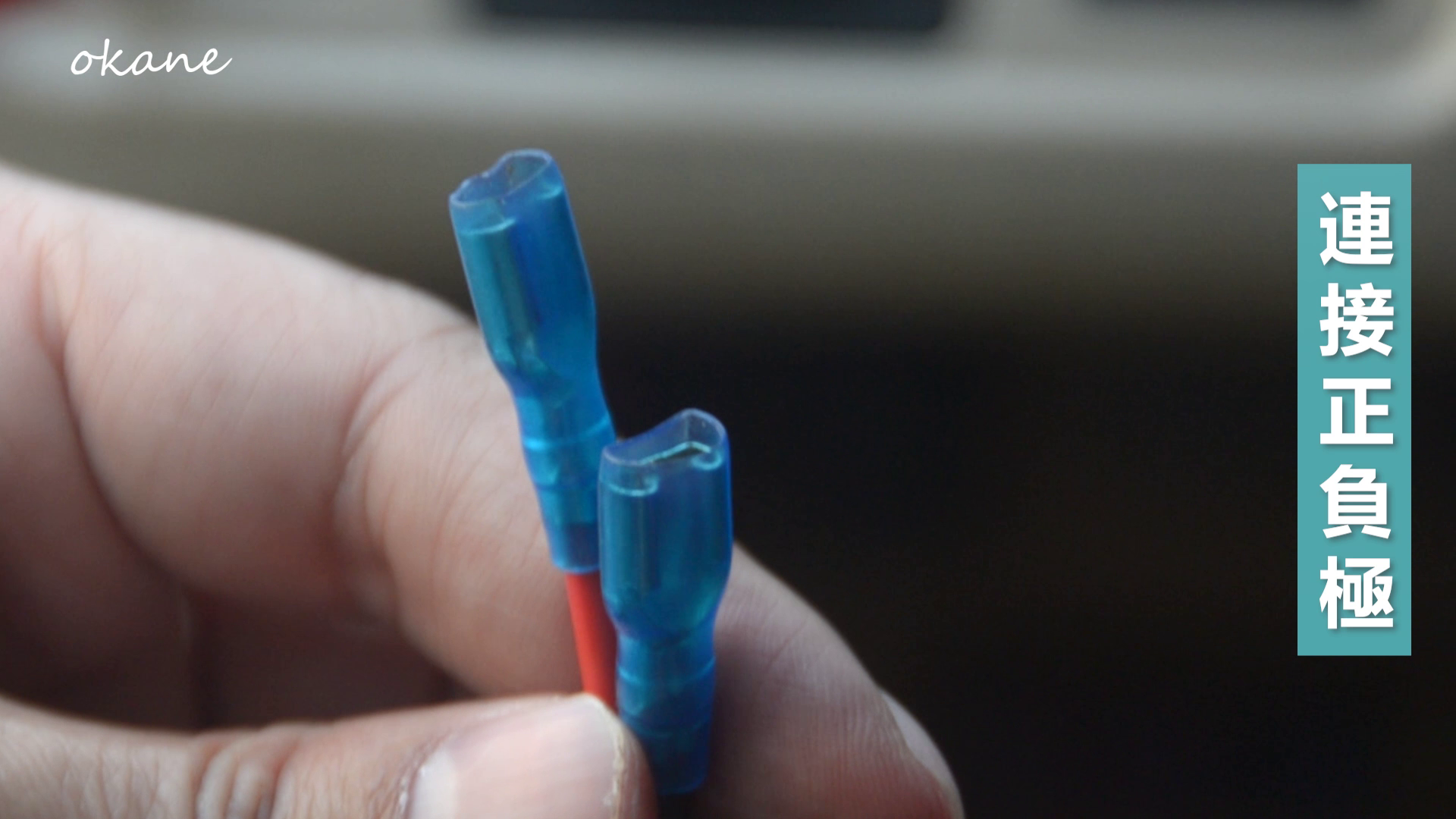

把取電器和延長線串接，正電的部分放進去壓緊
兩條線就可以密合了
推到底，尖嘴鉗夾緊
如果不會掉就ok了
預留孔有些在圖示這邊、有些靠近車子中控、有些則是在中控或冷氣底下
而vios 的車型，目前只有這邊有預留孔
vios 的取電器在下方
電流有不同保險絲的位置
打開引擎蓋
也有個保險絲盒
有取出保險絲的塑膠夾工具
回到預留孔下方的取電器這裡

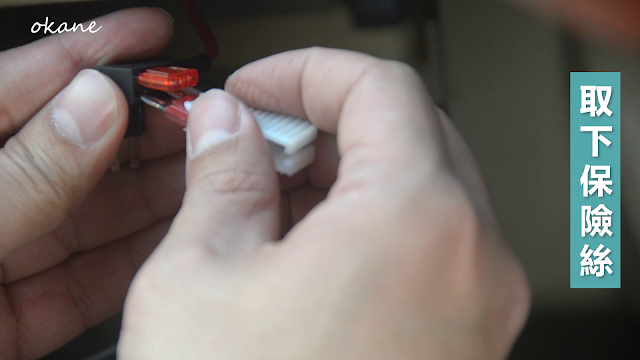

使用取保險絲的夾子，取下 10A 的保險絲
插入USB座的並聯迴路
一個正極、一個負極
再裝在儀表板的 10A保險絲插座上（左下條）
打開引擎蓋
也有個保險絲盒
上面的數值都是安培（10A、30A 及 15A......）
有取出保險絲的塑膠夾工具
回到預留孔下方的取電器這裡
使用取保險絲的夾子，取下 10A 的保險絲
插入USB座的並聯迴路
一個正極、一個負極
再裝在儀表板的 10A保險絲插座上（左下條）
上面那條是之前接行車紀錄器
當車子發動，儀表板有電的情況底下，行車器錄器才開始有電、插座也開始有電
正極就接好了

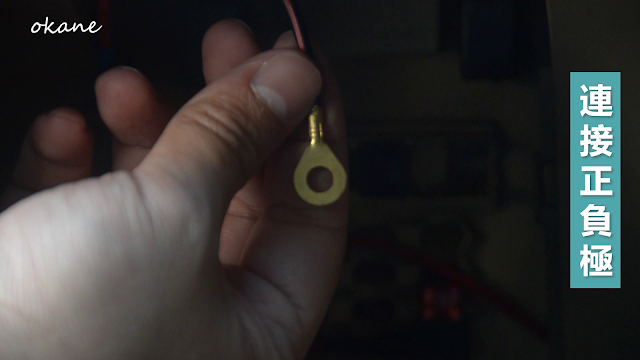

負極的部分要接地
接到裡面的螺絲
這兩個接上USB座的正極及負極

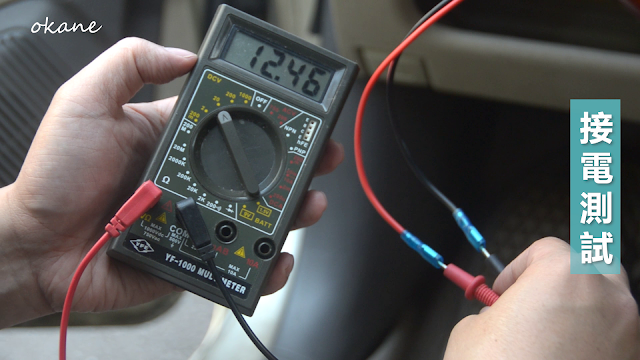

確認是否通電
電壓顯示
確認有電

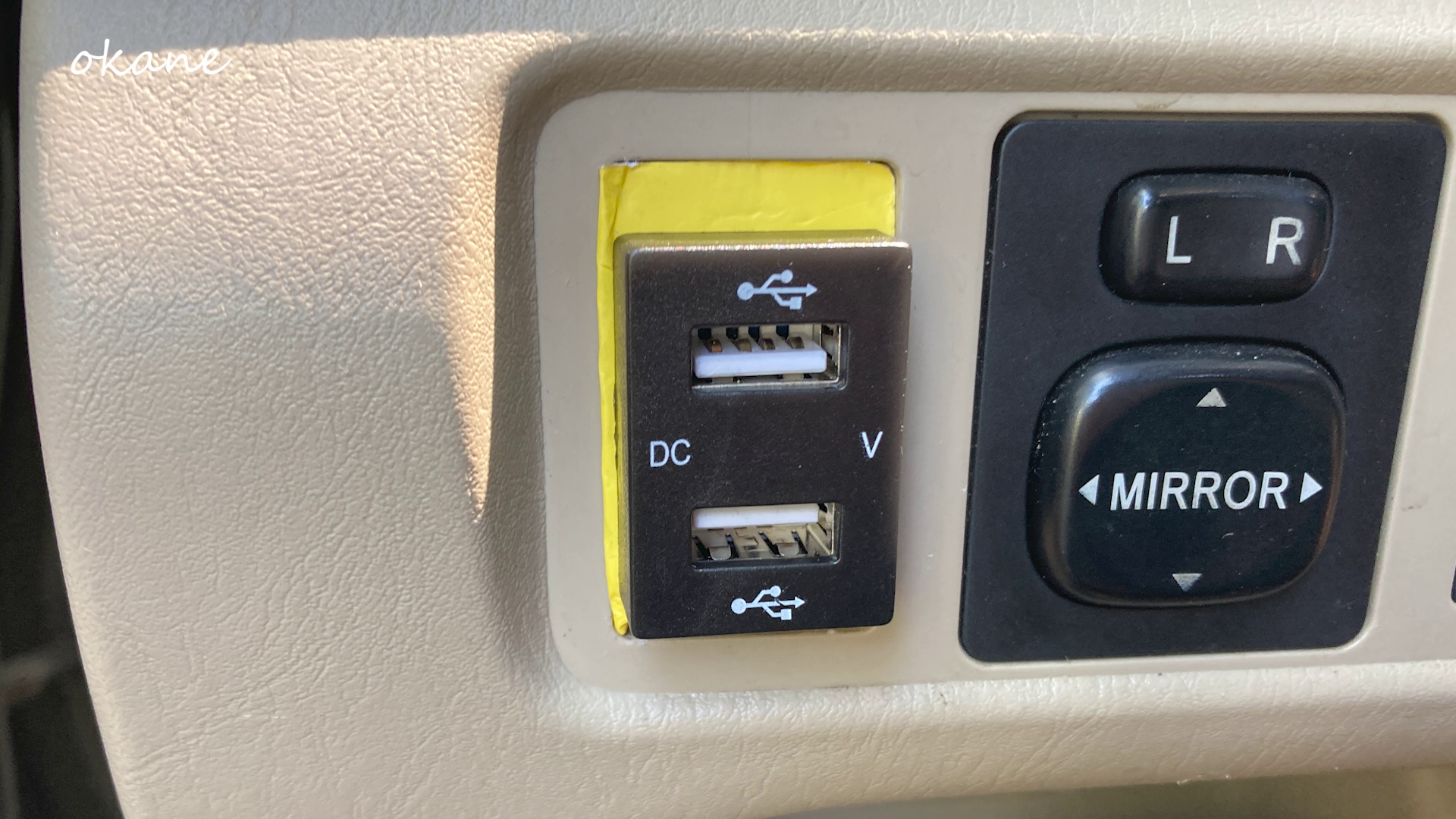

再放回預留孔就完成了
因為我買的USB座有點矮，所以自己黏紙板加工補滿
這樣以後啟動汽車就可以使用USB充電了
確認有電
再放回預留孔就完成了
因為我買的USB座有點矮，所以自己黏紙板加工補滿
這樣以後啟動汽車就可以使用USB充電了
